Tuturials:

1. How to Solder the PCB

A step-by-step guide on how to properly solder the PCB can be found here.

2. How to Insert the Grid and Use the Cover

Instructions on how to correctly insert the grid and use the cover can be found here shortly.

Manual:

Einsatzbereich

• TheBinaryClock dient zur einzigartigen Zeitanzeige in digitaler Binärcode-Darstellung und ist ausschließlich für den Innenbereich vorgesehen.
• Die Stromversorgung erfolgt über das beiliegende Netzteil mit einer Eingangsspannung von 100–240V / 50–60Hz.

Lieferumfang

• TheBinaryClock
• Netzteil
• LED-Fernbedienung (inkl. Batterie)
• Bedienungsanleitung

Installationshinweise

• Sorgen Sie dafür, dass das Gerät vor der Montage von der Stromversorgung getrennt ist. disconnected from the power supply before installation.
• Die Uhr sollte in einem geschützten Innenraum aufgestellt oder montiert werden, entfernt von Wärmequellen oder möglichen Brandquellen.

Montage

1. Entnehmen Sie TheBinaryClock aus der Verpackung und prüfen Sie sie auf sichtbare Schäden.
2. Platzieren Sie das Gerät auf einer stabilen Oberfläche oder befestigen Sie es mithilfe der vorgesehenen Montagehalterungen an der Wand.
3. Verwenden Sie ausschließlich das mitgelieferte Netzteil für die Stromversorgung.
4. Achten Sie darauf, dass keine Kabel unter Spannung stehen oder gequetscht werden.

Bedienung

TheBinaryClock wird mit der mitgelieferten LED-Fernbedienung gesteuert.

• Nutzen Sie die Fernbedienung, um die Anzeige zu aktivieren, Farben anzupassen und weitere Einstellungen vorzunehmen.

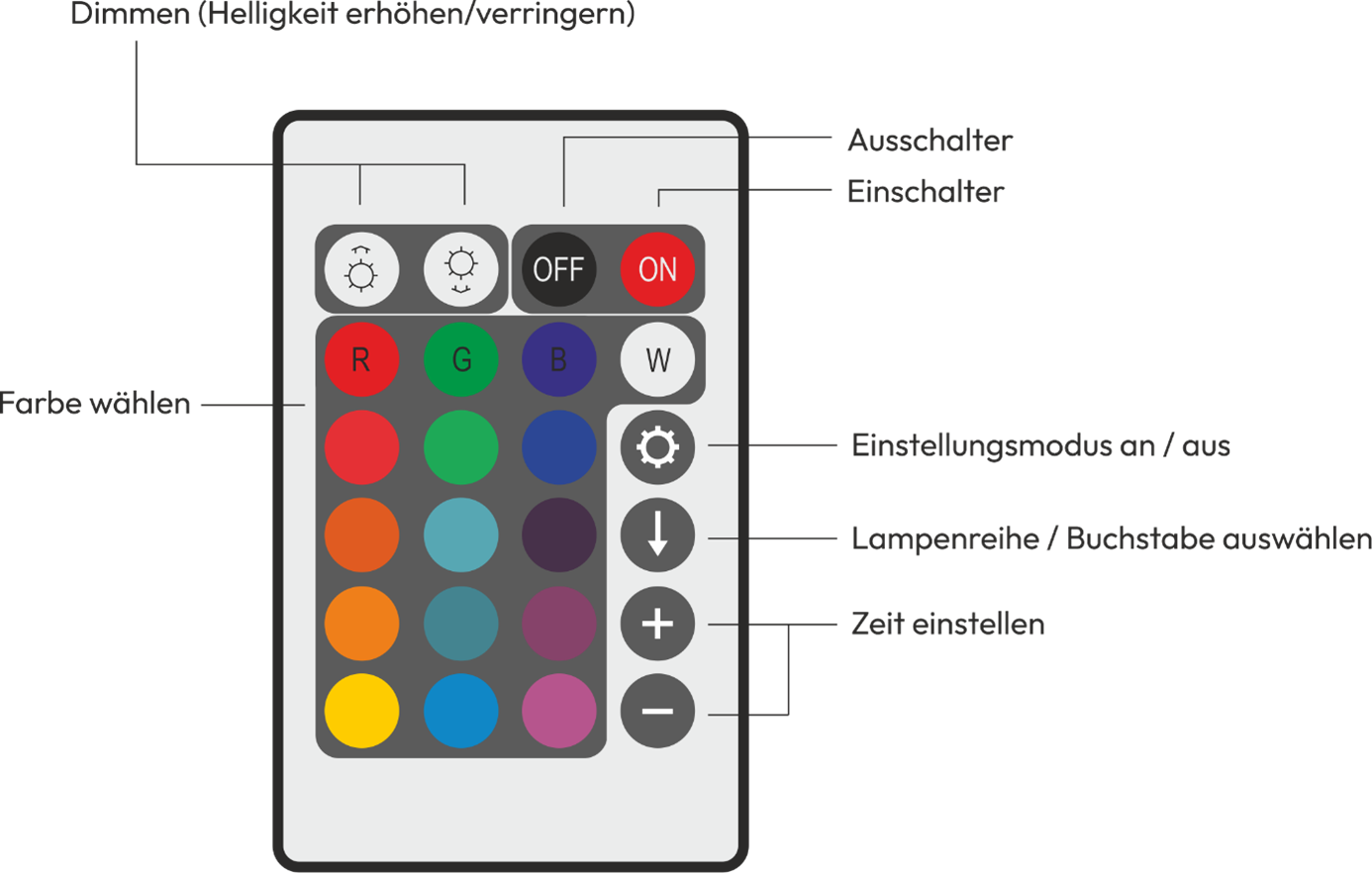

• Die einzelnen Funktionen der Tasten sind in der nachfolgenden Abbildung dargestellt.

Pflege und Wartung

• Die Uhr benötigt keine regelmäßige Wartung.
• Zur Reinigung reicht ein trockenes oder leicht feuchtes Tuch (ziehen Sie vorher den Netzstecker!).
• Verwenden Sie keine aggressiven Reinigungsmittel oder scheuernde Stoffe.
• Tauchen Sie das Gerät niemals in Wasser.

Batteriewechsel bei Zeitverlust
Wenn die Uhrzeit nach einer Trennung vom Stromnetz nicht mehr korrekt angezeigt wird, muss die Batterie des Uhrmoduls (Typ CR2032) ausgetauscht werden.

1. Schrauben Sie die Rückwand des Gehäuses ab.
2. Entnehmen Sie vorsichtig die Platine, auf der sich die Batterie befindet.
3. Setzen Sie eine neue CR2032 Batterie ein.
4. Bauen Sie die Rückwand wieder ein und achten Sie darauf, dass keine Bauteile beschädigt werden.

Sicherheitsvorkehrungen

• Halten Sie das Verpackungsmaterial von Kindern fern (Erstickungsgefahr!).
• Das Gerät darf nicht in der Verpackung in Betrieb genommen werden.
• Prüfen Sie das Produkt vor der ersten Inbetriebnahme auf mögliche Schäden.
  Falls das Netzteil oder andere Komponenten defekt sind, darf die Uhr nicht verwendet werden.
• An TheBinaryClock dürfen keine Gegenstände befestigt werden.
• Es handelt sich kein Spielzeug und nicht für Kinder geeignet..
• Vermeiden Sie den Kontakt mit Flüssigkeiten.
• Trennen Sie immer TheBinaryClock vom Strom bevor Sie ein USB C Kabel an den Arduino anschließen, oder auf sonstige Weise diesen programmieren. Es darf niemals sowohl das Netzteil als auch das USB-Kabel gleichzeitig angeschlossen werden.
  Never have both the power adapter and a USB cable connected simultaneously.
• Bei Verwendung eines nicht vorgesehenen Netzteils (abweichend von 5V DC 2A) aktiviert sich die interne Sicherung, und TheBinaryClock lässt sich nicht mehr einschalten.
  Trennen Sie das Gerät in diesem Fall sofort vom Stromnetz. Bei Bedarf kontaktieren Sie uns unter fedanilabs@gmail.com.

Entsorgungshinweise

• Dieses Produkt darf nicht über den Hausmüll entsorgt werden.
  Informationen zur fachgerechten Entsorgung und Rückgabe finden Sie unter folgendem Link:
  https://fedanilabs.de/returnanddisposal

Technische Spezifikationen

TheBinaryClock
Anzeige: Binärcode LED
Betriebsspannung: 100-240V 50-60Hz
Abmessungen: 40cm x 25cm x 3,6cm

Netzteil
Eingangsspannung: 100-240V 50-60Hz
Ausgangsspannung: 5V DC 2A

Fernbedienung
Batterietyp: Knopfzelle CR2025

Haftungsausschluss

• Schöneberger, Britz & Löhlein GbR übernimmt keine Haftung für Schäden, die durch unsachgemäße Verwendung, unsachgemäße Installation oder Missachtung dieser Gebrauchsanweisung entstehen.
• TheBinaryClock richtet sich auch an Nutzer, die eigene Programmierungen oder Anpassungen vornehmen möchten.
  Bitte beachten Sie, dass jegliche Veränderungen an Hard- oder Software auf eigenes Risiko erfolgen..
  Die Schöneberger, Britz & Löhlein GbR übernimmt keine Haftung für Schäden, Fehlfunktionen oder Folgeschäden, die durch Modifikationen entstehen.
• Dieses Produkt verwendet eine integrierte Echtzeituhr.
  Bei häufigem Ein- und Ausschalten können kleinere Zeitabweichungen entstehen.
  Es handelt sich nicht um ein präzises Zeitmessgerät..

Konformitätserklärung

• TheBinaryClock entspricht den geltenden Anforderungen der europäischen Richtlinien und trägt die CE-Kennzeichnung..

Garantie und Gewährleistung

• Es gelten die gesetzlichen Gewährleistungsrechte. Eine darüber hinausgehende Garantie wird nicht gewährt.

Schöneberger, Britz & Löhlein GbR

Kästrich 8, 55116 Mainz, Deutschland
www.fedanilabs.de
fedanilabs@gmail.com
